Marcado ATEX
Te ayudamos a certificar equipos y sistemas de protección para atmósferas explosivas, preparar la documentación técnica y cumplir con la normativa aplicable.
Solicita asesoría gratuita
¿Qué es el marcado ATEX?
El marcado ATEX certifica que un equipo está preparado para trabajar en zonas con riesgo de explosión sin convertirse en una fuente de ignición.
¿Qué certifica?
Que el equipo está diseñado y fabricado para funcionar de forma segura en zonas con riesgo de explosión, evitando que pueda generar chispas, arcos o altas temperaturas.
¿A qué aplica?
Aplica a equipos eléctricos, mecánicos y sistemas de protección destinados a utilizarse en atmósferas potencialmente explosivas.

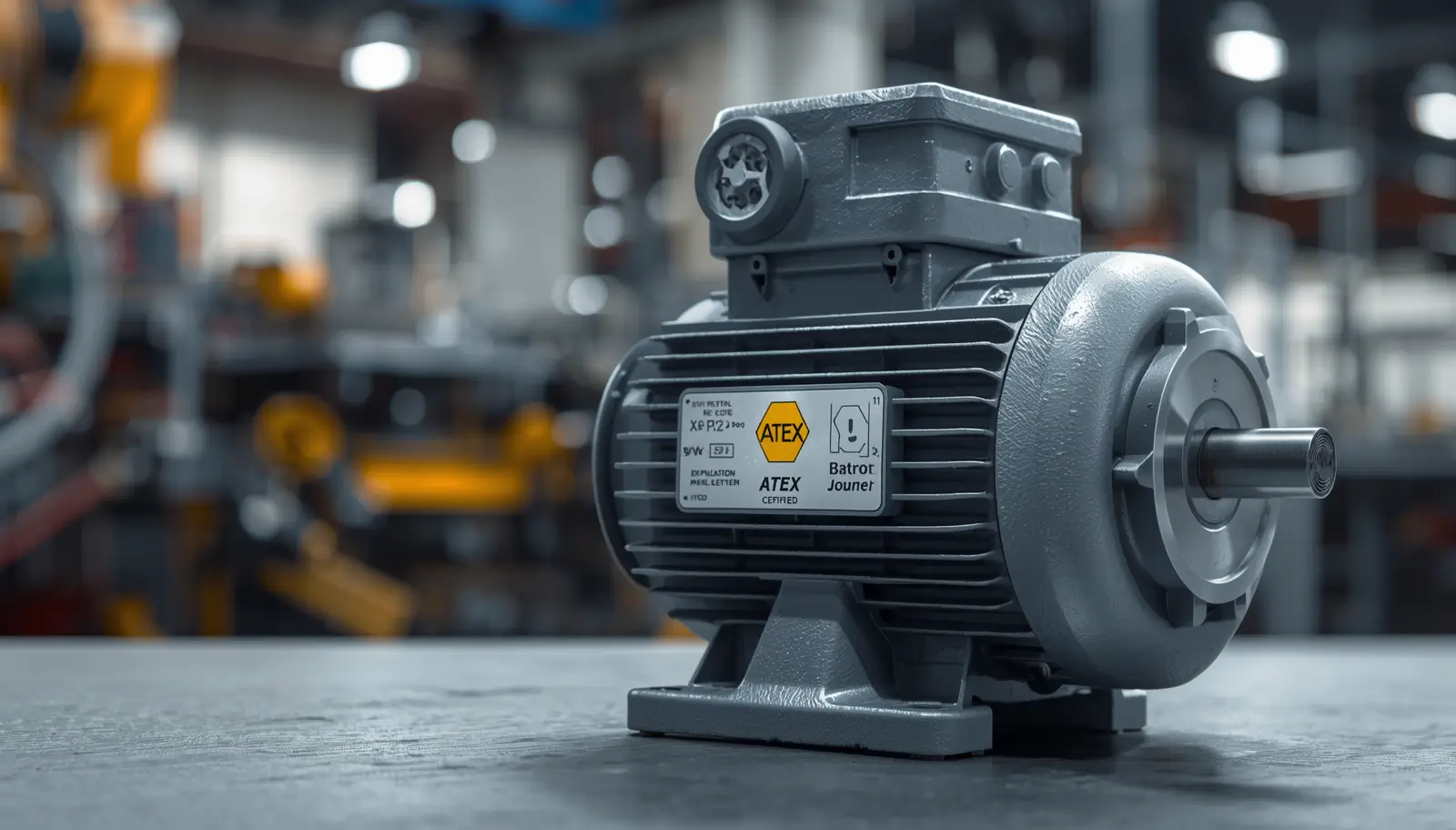

Motores eléctricos
Iluminación industrial
Cuadros y cajas eléctricas
Sensores e instrumentación
Sistemas de alarma y señalización
Equipos mecánicos y válvulas
El marcado ATEX garantiza que los equipos han sido diseñados y evaluados para proteger personas, instalaciones y procesos.
¿Qué es una atmósfera explosiva?
Una atmósfera explosiva se produce cuando se mezclan con el aire sustancias inflamables en forma de gas, vapor, niebla, polvo o fibras.
¿Cómo se produce?
Aire
Sustancia inflamable
(gas, vapor, niebla, polvo o fibras)
Atmósfera explosiva
¿Qué significa?
Es una mezcla que, en determinadas condiciones, puede inflamarse repentinamente si existe una fuente de ignición (chispa, arco eléctrico, superficie caliente, etc.).
Tipos principales de atmósferas explosivas
1. Atmósferas de gas explosivas
Se forman por la presencia de sustancias inflamables en estado de gas, vapor o niebla mezcladas con el aire.
Ejemplos:
- Gases inflamables (propano, metano)
- Vapores de líquidos inflamables
- Nieblas (aerosoles)
2. Atmósferas de polvo explosivo
Se forman por la presencia de polvos combustibles o fibras en suspensión mezclados con el aire.
Ejemplos:
- Polvos de cereales (harinas, granos)
- Polvos metálicos (aluminio, magnesio)
- Polvos de madera, carbón, plásticos
La presencia de una atmósfera explosiva no siempre supone un peligro inmediato. El riesgo aparece cuando se combina con una fuente de ignición.
Normativa ATEX en España
La normativa ATEX exige evaluar los riesgos de explosión y aplicar medidas de seguridad para proteger a los trabajadores.
¿Qué es la normativa ATEX?
La normativa ATEX en España se basa en el Real Decreto 681/2003, que establece las disposiciones mínimas para la protección de los trabajadores expuestos al riesgo de atmósferas explosivas.
¿Quien la aplica?
Aplica a todas las empresas y lugares de trabajo donde puedan formarse atmósferas explosivas debido a la presencia de sustancias inflamables (gases, vapores, nieblas o polvos).
Posibilidad de formación de atmósferas explosivas:
Evaluar si pueden generarse atmósferas explosivas en condiciones normales o anormales de trabajo.
Duración del riesgo:
Determinar la frecuencia y el tiempo durante el cual puede estar presente la atmósfera explosiva.
Presencia de focos de ignición:
Identificar posibles fuentes de ignición que puedan provocar una explosión.
Sustancias y procesos implicados:
Conocer las sustancias inflamables presentes y los procesos que pueden generar riesgo.
Consecuencias previsibles:
Analizar los posibles daños a personas, instalaciones y al entorno en caso de explosión.
El objetivo es aplicar medidas de prevención y protección adecuadas para eliminar o reducir el riesgo, garantizando la seguridad y la salud de los trabajadores.
Clasificación de equipos ATEX
Los equipos atex se clasifican según el lugar donde se utilicen y el nivel de protección necesario frente al riesgo de explosión.
Grupo I
Equipos para trabajos en minería subterránea.
- M1: Protección muy alta. Equipos diseñados para garantizar la máxima seguridad.
- M2: Protección alta. Equipos con alto nivel de protección frente al riesgo de explosión.
Grupo II
Equipos para uso en superficie.
- Protección muy alta: Equipos con el máximo nivel de seguridad para entornos con alto riesgo.
- Protección alta: Equipos con alto nivel de protección para entornos con riesgo medio/alto.
- Protección normal: Equipos con nivel de protección estándar para entornos con menor riesgo.
Importante: La correcta clasificación del equipo garantiza que se utilice el nivel de protección adecuado según el entorno y el riesgo de explosión presente.
¿Qué datos incluye el registro?
En la clasificación ATEX, además del grupo y la categoría del equipo, se indican la atmósfera en la que puede utilizarse y la temperatura máxima de superficie.
Atmósfera
Indica el tipo de sustancia inflamable presente en el entorno donde se utiliza el equipo.
- Gas, vapor o niebla. Atmósferas explosivas formadas por mezclas con aire de gases, vapores o nieblas inflamables.
- Polvo. Atmósferas explosivas formadas por mezclas con aire de polvos o fibras combustibles en suspensión.
- La correcta identificación de la atmósfera es esencial para seleccionar el equipo adecuado.
Otros datos administrativos
- T1: hasta 450 °C
- T2: hasta 300 °C
- T3: hasta 200 °C
- T4: hasta 150 °C
- T5: hasta 100 °C
- T6: hasta 85 °C
- Elegir el nivel de temperatura correcto evita el riesgo de ignición por superficies calientes.
Importante: La combinación de atmósfera (g o d), el grupo, la categoría y la temperatura (t1 a t6) define el marcado atex del equipo y su uso seguro.
Áreas de riesgo ATEX
Las áreas de riesgo atex indican la frecuencia y duración con la que puede formarse una atmósfera explosiva en un determinado entorno.
Gases, vapores o nieblas
Zona 0:
Presencia permanente o frecuente. La atmósfera explosiva está presente de forma continua, por largos periodos de tiempo o con frecuencia.
Zona 1:
Presencia probable en condiciones normales. La atmósfera explosiva puede formarse en condiciones normales de funcionamiento.
Zona 2:
Presencia poco probable y breve. La atmósfera explosiva no es probable que se forme y, si ocurre, será por un corto periodo de tiempo.
Polvos combustibles
Zona 20:
Presencia permanente o frecuente. La nube de polvo combustible está presente de forma continua, por largos periodos de tiempo o con frecuencia.
Zona 21:
Presencia ocasional. La nube de polvo combustible puede formarse ocasionalmente en condiciones normales.
Zona 22:
Presencia poco probable y breve. La nube de polvo combustible no es probable que se forme y, si ocurre, será por un corto periodo de tiempo.
La correcta clasificación de las áreas atex es fundamental para seleccionar equipos adecuados y aplicar medidas de prevención y protección eficaces.
Documento de protección contra explosiones
El empresario debe elaborar y mantener actualizado un documento de protección contra explosiones.
1. Riesgos de explosión evaluados: Identificación y evaluación de los riesgos de explosión presentes en las instalaciones, procesos y equipos.
2. Medidas preventivas aplicadas: Descripción de las medidas técnicas y organizativas adoptadas para eliminar o reducir el riesgo de explosión.
3. Clasificación de zonas: Definición y planos de las áreas clasificadas según la presencia de atmósferas explosivas (zonas 0, 1, 2 y 20, 21, 22).
4. Equipos y sistemas de alerta instalados: Relación de los equipos de protección atex y sistemas de detección, alarma y señalización instalados en las áreas clasificadas.
4. Revisión tras modificaciones importantes: El documento debe revisarse y actualizarse siempre que se produzcan cambios en los procesos, instalaciones, equipos o condiciones de trabajo que puedan afectar al riesgo de explosión.
Un documento actualizado y completo garantiza el cumplimiento normativo, la seguridad de los trabajadores y la protección de las instalaciones.
Medidas de prevención y seguridad
Según el tipo de zona, las medidas de prevención y seguridad ayudan a evitar la formación de atmósferas explosivas y reducir el riesgo de ignición.
Reducir equipos eléctricos en zonas de riesgo:
Instalar únicamente los equipos eléctricos estrictamente necesarios en las zonas con riesgo de explosión.
Aportar seguridad adecuada a equipos imprescindibles:
Utilizar equipos certificados atex y asegurar su correcta instalación, mantenimiento y uso según lo previsto.
Evitar levantamiento de polvo combustible:
Adoptar medidas para evitar la generación y dispersión de polvo combustible en el aire.
Limpiar periódicamente:
Mantener las instalaciones limpias para evitar acumulaciones de polvo en superficies, equipos y estructuras.
Impedir la entrada de polvo en equipos eléctricos:
Utilizar envolventes adecuados (ip) y sistemas de sellado que impidan la entrada de polvo en equipos eléctricos.
Instalar sistemas de alerta cuando proceda:
Implementar sistemas de detección de gases, polvo, temperatura u otros parámetros críticos y activar alarmas en caso necesario.
La aplicación adecuada de estas medidas reduce el riesgo de explosión, protege a las personas y garantiza la seguridad de las instalaciones.
Identificación del certificado

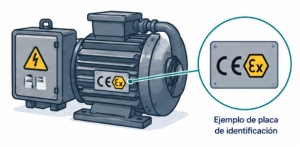

El marcado atex se identifica con la marca ce junto al hexágono ex sobre fondo amarillo.
¿Cómo se identifica?
Marca ce
Conformidad con la normativa europea.
Hexágono ex
Indica protección para atmósferas explosivas.
Marcado ATEX
Equipo seguro para su uso en atmósferas potencialmente explosivas, según su certificación.
¿Dónde se encuentra?
El marcado atex debe figurar de forma visible, legible e indeleble en el equipo y en su documentación.
Este marcado permite saber que el equipo puede utilizarse en determinadas condiciones de atmósfera explosiva, con el nivel de protección indicado en su certificación.
